Gramofon zamienia mechaniczne drgania zapisane w rowku płyty na sygnał elektryczny, a następnie na dźwięk w głośnikach. Igła śledzi nierówności spiralnego rowka, wkładka przetwarza jej ruch na bardzo słabe napięcie, a przedwzmacniacz gramofonowy wzmacnia je i koryguje zgodnie z krzywą RIAA.
Gramofon jako przetwornik dźwięku
W technicznym ujęciu gramofon jest urządzeniem analogowym, które przekształca energię mechaniczną w elektryczną. Płyta nie przechowuje muzyki w postaci pliku ani ciągu cyfr. Informacja o przebiegu dźwięku ma postać fizycznego kształtu rowka.
Podczas odtwarzania talerz obraca płytę ze stałą prędkością, najczęściej 33⅓ albo 45 obr./min. Ramię prowadzi nad jej powierzchnią wkładkę zakończoną igłą. Ta śledzi rowek, odtwarza zapisane w nim drgania, a następnie przekazuje je do przetwornika. Sama zasada działania, wywodząca się z konstrukcji opatentowanej przez Emila Berlinera w 1887 roku, pozostała podobna mimo rozwoju materiałów i elektroniki.
Jak igła odczytuje dźwięk z rowka?
Dźwięk jest zmianą ciśnienia powietrza w czasie. Podczas nagrywania mikrofon zamienia te zmiany na sygnał elektryczny, a urządzenie nacinające przekłada jego przebieg na kształt rowka płyty. W efekcie rowek staje się mechanicznym odwzorowaniem fali dźwiękowej.

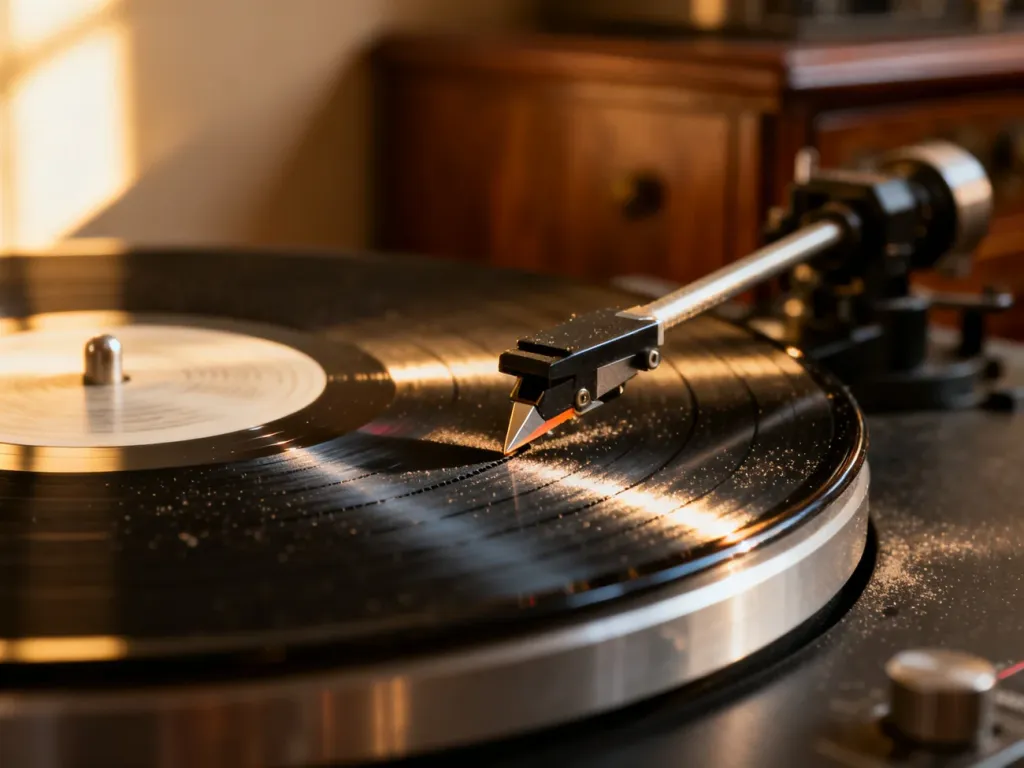

Igła gramofonowa porusza się po tym rowku i reaguje na jego bardzo drobne nierówności. Nie przesuwa się wyłącznie w górę i w dół. W zapisie stereofonicznym ruchy w dwóch ścianach rowka odpowiadają lewemu i prawemu kanałowi. Dzięki temu jedna spiralna ścieżka może zawierać informacje o całym nagraniu stereo.

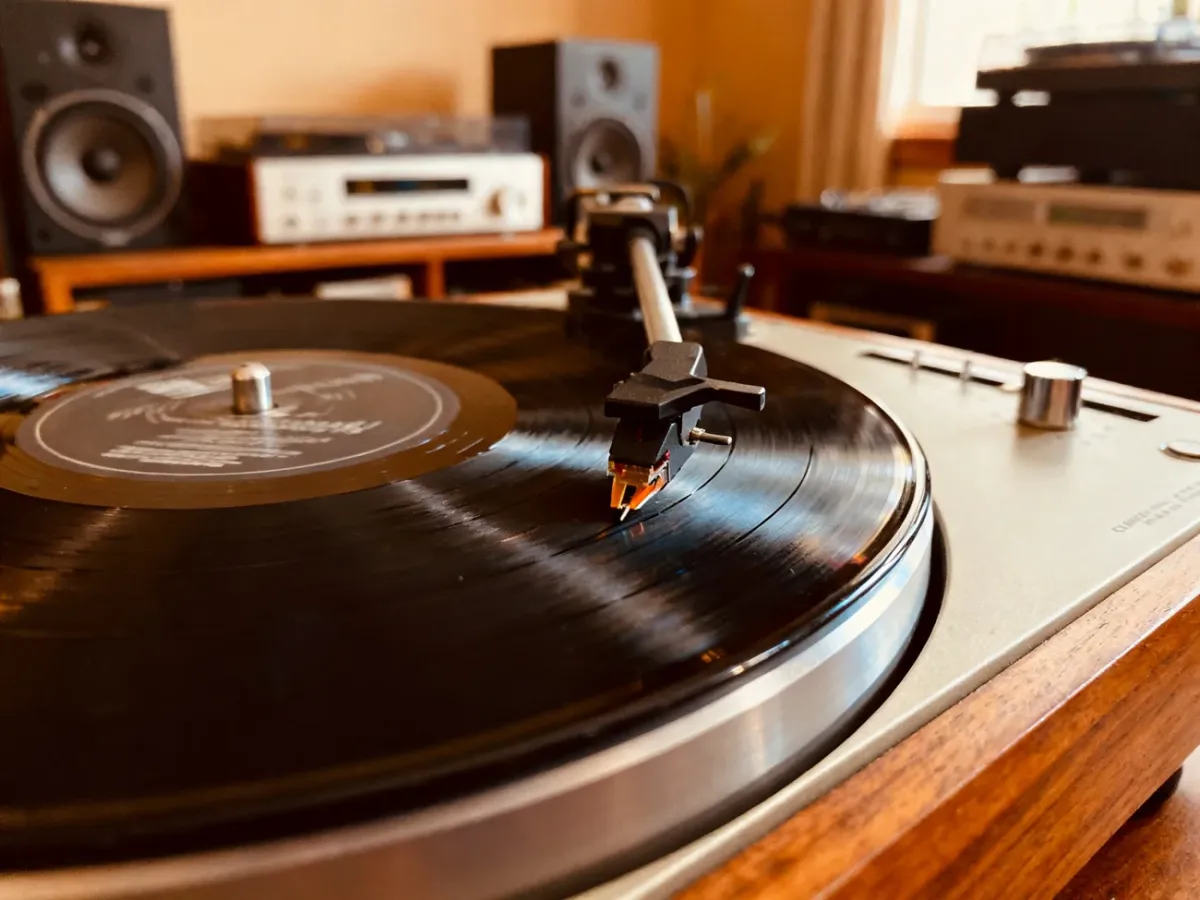

Igła nie wytwarza jeszcze dźwięku, który można bezpośrednio usłyszeć. Jej ruch jest drganiem mechanicznym. Zostaje ono przekazane do wkładki gramofonowej, czyli precyzyjnego przetwornika. Dokładność śledzenia zależy między innymi od szlifu igły, nacisku, ustawienia ramienia, czystości rowka i stabilności obrotów talerza.
Droga sygnału od płyty do głośników
Cały proces można przedstawić jako ciąg kolejnych przemian energii:
- Rowek i igła – obracająca się płyta wymusza ruch igły zgodny z kształtem zapisu.
- Wkładka gramofonowa – przetwarza drgania mechaniczne na słaby sygnał elektryczny.
- Przedwzmacniacz gramofonowy – zwiększa poziom sygnału i odwraca korekcję zastosowaną podczas tłoczenia płyty.
- Wzmacniacz – podnosi sygnał do poziomu potrzebnego do zasilenia głośników.
- Głośniki – zamieniają zmiany napięcia na ruch membran, które wywołują drgania powietrza słyszane jako muzyka.
Sygnał z typowej wkładki magnetycznej jest bardzo słaby. Wkładki MM generują zwykle napięcie rzędu kilku miliwoltów, a wkładki MC często jeszcze niższe. Nie można więc podłączyć ich bezpośrednio do zwykłego wejścia liniowego bez odpowiedniego przygotowania sygnału.

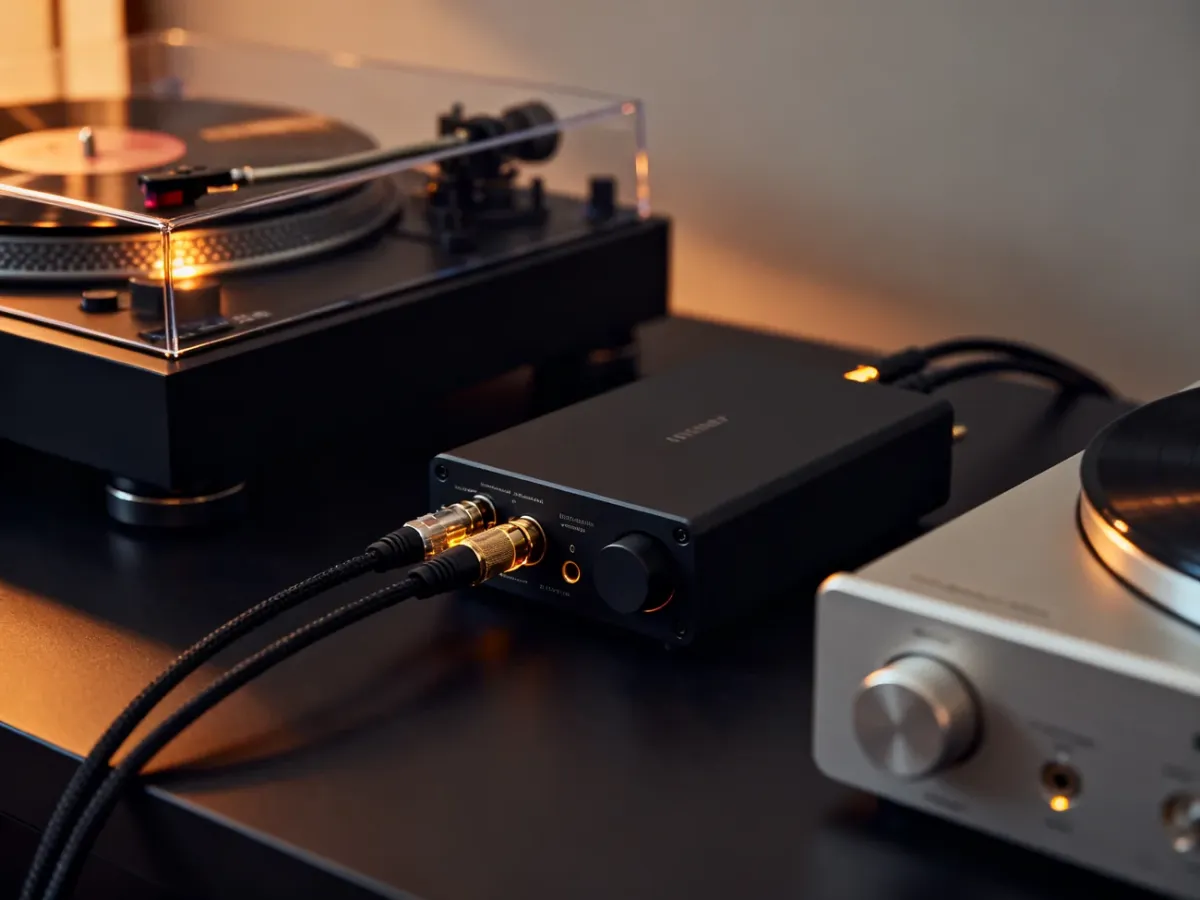

Przedwzmacniacz gramofonowy wykonuje dwa zadania. Najpierw wzmacnia sygnał do poziomu liniowego, który może przyjąć standardowy wzmacniacz. Następnie stosuje korekcję RIAA. Podczas zapisu niskie częstotliwości są osłabiane, a wysokie wzmacniane, aby ograniczyć szerokość rowka i zmniejszyć wpływ szumu. Przedwzmacniacz wykonuje proces odwrotny, przywracając właściwe proporcje tonalne. Bez tej korekcji dźwięk byłby cichy i miałby wyraźnie niewłaściwe brzmienie.
Przedwzmacniacz może znajdować się w osobnej obudowie, we wzmacniaczu z wejściem PHONO albo wewnątrz gramofonu. Jeśli urządzenie ma przełącznik PHONO/LINE, tryb LINE oznacza, że sygnał został już wstępnie wzmocniony i skorygowany.
Elementy gramofonu, które decydują o odczycie
Talerz powinien obracać płytę możliwie stabilnie. Jego masa i konstrukcja wpływają na bezwładność oraz odporność na drobne wahania prędkości. Napęd paskowy oddziela silnik od talerza elastycznym paskiem, co pomaga ograniczać przenoszenie drgań. Napęd bezpośredni umieszcza silnik przy samym talerzu i zapewnia szybki start oraz precyzyjną kontrolę obrotów.
Ramię utrzymuje właściwy nacisk igły i prowadzi wkładkę po rowku. Ustawienie siły nacisku oraz antyskatingu ma znaczenie dla równowagi obu kanałów i ograniczenia zużycia płyty. Antyskating kompensuje siłę, która podczas odtwarzania przyciąga ramię w kierunku środka krążka.
Najważniejszą częścią toru elektrycznego jest wkładka. W konstrukcji MM porusza się magnes współpracujący z cewkami. W konstrukcji MC poruszają się cewki umieszczone w polu magnetycznym. Różnice w budowie wpływają na poziom sygnału, sposób obsługi i wymagania wobec przedwzmacniacza.
| Cecha | Wkładka MM (Moving Magnet) | Wkładka MC (Moving Coil) |
|---|---|---|
| Zasada działania | Ruch magnesu względem nieruchomych cewek | Ruch cewek względem magnesu |
| Napięcie wyjściowe | Zwykle około 2–8 mV | Zwykle około 0,1–2 mV |
| Przedwzmacniacz | Wejście MM z korekcją RIAA | Wejście MC lub specjalny transformator, także z korekcją RIAA |
| Wymiana igły | Często możliwa przez wymianę zespołu igły | W wielu modelach wymaga serwisu albo wymiany całej wkładki |
| Zastosowanie | Uniwersalne, także w prostszych systemach | Rozwiązania wymagające większej czułości toru i dokładnego dopasowania |
Wybór MM lub MC nie przesądza samodzielnie o jakości dźwięku. Znaczenie ma dopasowanie wkładki do ramienia, przedwzmacniacza, nacisku i geometrii ustawienia. Także automatyka gramofonu wpływa głównie na wygodę obsługi, a nie na samą fizyczną zasadę odczytu.
Dlaczego stabilność mechaniczna ma znaczenie?
Igła odczytuje rowek o bardzo małej skali, dlatego każde niepożądane drganie może trafić do sygnału. Plinta, nóżki, talerz i napęd mają ograniczać rezonanse oraz wahania obrotów. Zbyt duże odchylenia prędkości zmieniają tempo i wysokość dźwięku, a niestabilne ramię może powodować zniekształcenia lub przeskakiwanie igły.
Na rezultat wpływają także czystość płyty i stan igły. Kurz zmienia kontakt igły ze ścianami rowka, zwiększa trzaski i może pogarszać śledzenie. Dlatego gramofon powinien stać na stabilnej powierzchni, a ramię i wkładka muszą być ustawione zgodnie z parametrami producenta.
Gramofon działa poprawnie dopiero wtedy, gdy mechaniczny odczyt, przetwarzanie we wkładce, korekcja RIAA i wzmacnianie tworzą spójny łańcuch. Nawet precyzyjna wkładka nie skompensuje niestabilnego talerza, źle ustawionego ramienia ani braku właściwego przedwzmacniacza.
